RWA-Pläne für Rauch- und Wärmeabzug
Dokumentation von Rauch- und Wärmeabzugsanlagen — zeigt Funktionsweise, Auslösepunkte und BMA-Integration für Industriehallen, Hochhäuser und mehrstöckige Gebäude.
Ist eine RWA-Anlage und RWA-Plan Pflicht?
Ja, in diesen Fällen:
- Industriehallen > 1.600 m² (ununterbrochener Grundfläche)
- Mehrstöckige Gebäude > 7 m Gebäudehöhe (oft)
- Verkaufsstätten > 2.000 m²
- Versammlungsstätten (Kinos, Theater, Hallen)
- Bürogebäude mit zentraler Luftführung
- Krankenhäuser und Kliniken (spezielle Anforderungen)
Rechtsgrundlage:
DIN 18232-1 und DIN 18232-2 — Rauchwärmefreihaltung. Bauordnung + MVStättV (Versammlungsstätten). Dokumentation ist Pflicht, wenn eine RWA vorhanden ist.
Was sind RWA-Anlagen und wie funktionieren sie?
RWA (Rauch-Wärme-Abzug) sind automatische oder halbautomatische Systeme, die im Brandfall Rauch und Wärme aus dem Gebäude ableiten. Ziel: Sichtlinie für Einsatzkräfte schaffen, Brandherd freilegen, Evakuierung erleichtern und Temperatur senken.
Die 4 Komponenten einer RWA-Anlage:
Rauchwärmeabzugsöffnungen
Dachluken, Fenster oder Wandöffnungen — öffnen sich automatisch, wenn die BMA auslöst. Material muss brandbeständig sein (oft Stahlrahmen).
Zerstöreinrichtung (Sprengwerk)
Pneumatischer oder pyrotechnischer Auslösemechanismus — bricht die Fenster / Luken auf. Regelmäßige Wartung gesetzlich vorgeschrieben.
Auslösepunkte & Bedienung
Automatisch (BMA), manuell (Handschalter) oder kombiniert. Einsatzkräfte müssen diese schnell bedienen können — daher Kennzeichnung auf Laufkarten essentiell.
Steueranlage & Signalisierung
Zentrale Steuerung mit Batterie-Backup, Ausfallmeldung. RWA-Status muss sichtbar sein (Lämpchen, Anzeige). Integration mit BMA und Sicherheitsbeleuchtung.
Leistungsumfang: RWA-Pläne
RWA-Öffnungen
Exakte Lage aller Dachluken, Fenster und Wandöffnungen mit Maßstab und Größenangaben.
Zerstöreinrichtungen
Alle Sprengwerke / Auslösemechanismen mit Typ und Wartungsfrist — pyrotechnisch oder pneumatisch.
Auslösepunkte
Automatische Auslösung via BMA, manuelle Handschalter und deren genaue Position auf Plänen.
BMA-Integration
Schnittstelle zwischen RWA und Brandmeldeanlage — welche Melder triggern RWA-Auslösung?
Steuerelemente & Status
Zentrale Steuerung, Batterie-Backup, Statusanzeigen und Notstromversorgung — kritisch für Einsatzkräfte.
Wartungs-Legende
Wartungszyklus, nächste Inspektionstermine und Wartungsunternehmen dokumentieren.
Typische Anwendungsbereiche
Industriehallen & Logistik
Lagerkomplexe, Produktionshallen > 1.600 m² — RWA ist Standard. Pläne zeigen Dachluken-Verteilung und Zonen.
Hochhäuser & mehrstöckige Gebäude
Wohngebäude > 7 m, Bürokomplexe — RWA pro Etage mit Auslösepunkte in Fluchtwegen.
Verkaufsstätten
Supermärkte, Kaufhäuser > 2.000 m² — RWA ist Pflicht. Pläne zeigen Zonen und Bedienelemente.
Versammlungsstätten
Kinos, Theater, Kongresshallen — RWA mit schneller Auslösung. MVStättV verlangt Dokumentation.
Krankenhäuser & Kliniken
Spezielle RWA-Anforderungen (keine Rauchausbreitung in Patientenbereiche). Pläne zeigen Zuluft-Sperrung.
Bürogebäude & Verwaltung
Moderne Gebäude mit zentraler Lüftung — RWA integriert mit automatischer Lüftungssteuerung.
Normen & Rechtsgrundlagen
Rauchwärmefreihaltung — Natürliche Rauchwärmefreihaltung
Rauchwärmefreihaltung — Maschinelle Rauchwärmefreihaltung (RWA-Anlagen)
Brandschutzordnung — mit RWA-Bedienung für Personal
Musterversammlungsstättenverordnung — RWA für Versammlungsstätten
Bauordnung NRW mit Sonderbauvorschriften
Checkliste: RWA-Plan Erstellung
Vorbereitung & Datenerfassung
- ✓ Gebäudezeichnungen und technische RWA-Pläne bereitstellen
- ✓ Standort aller Rauchwärmeabzugsöffnungen (Dachluken, Fenster) erfassen
- ✓ Zerstöreinrichtungen dokumentieren (Typ: pyrotechnisch/pneumatisch, Herst.)
- ✓ Manuelle Auslöseschalter lokalisieren und ihre Zugänglichkeit prüfen
- ✓ BMA-Schemaplan für RWA-Auslösepunkte einholen
- ✓ RWA-Steueranlage und Batterie-Backup lokalisieren
- ✓ Wartungsvorgaben und Inspektionstermine zusammentragen
Entwurfs- & Dokumentationserstellung
- ✓ Grundrisse mit RWA-Öffnungen im korrekten Maßstab einzeichnen
- ✓ Zonen markieren (welche Öffnungen gehören zu welcher Zone?)
- ✓ Auslösepunkte mit Legenden kennzeichnen (automatisch/manuell)
- ✓ BMA-Integration zeigen (welche Melder triggern RWA?)
- ✓ Bedienelemente mit Raumbezeichnung eintragen
- ✓ Steueranlage und Notstrombatterie markieren
- ✓ Wartungszyklus und -verantwortliche dokumentieren
Abnahme & Freigabe
- ✓ RWA-Plan mit Feuerwehr abstimmen (Zugänglichkeit, Auslöselogik)
- ✓ Gebäudeleitung / Sicherheit validieren RWA-Daten
- ✓ RWA-Wartungsunternehmen prüft technische Korrektheit
- ✓ Behördliche Freigabe einholen (falls erforderlich)
- ✓ Abnahmeprotokoll unterzeichnen
- ✓ Digitale und physische Ausgabe vorbereiten
Ausgabe & laufende Aktualisierung
- ✓ RWA-Plan bei Gebäudebetreiber aushängen (Feuerwehrzufahrt, Zentrale)
- ✓ Kopie bei zuständiger Feuerwehr hinterlegen
- ✓ Digitale Version für Einsatzkräfte verfügbar machen
- ✓ Nach RWA-Wartungen / -Inspektionen sofort nachfahren
- ✓ Wartungsprotokolle archivieren
- ✓ Inspektionszyklus einhalten (mind. 2 Jahre)
- ✓ Bei Umbauten / Umnutzung aktualisieren
Häufig gestellte Fragen (FAQ)
Was ist RWA und warum ist es wichtig?
RWA (Rauch-Wärme-Abzug) sind Systeme, die im Brandfall automatisch Rauch und Wärme ableiteten. Das schafft Sichtlinie für Einsatzkräfte, legt den Brandherd frei und erleichtert Evakuierung. RWA ist eine der wichtigsten passiven Schutzmaßnahmen in Großgebäuden.
Wann ist eine RWA-Anlage gesetzlich vorgeschrieben?
RWA ist Pflicht bei Industriehallen > 1.600 m², mehrstöckigen Gebäuden > 7 m Höhe, Verkaufsstätten > 2.000 m², Versammlungsstätten (Kinos, Theater), Krankenhäuser und modernen Bürogebäuden mit zentraler Lüftung.
Was zeigen RWA-Pläne nach DIN 18232?

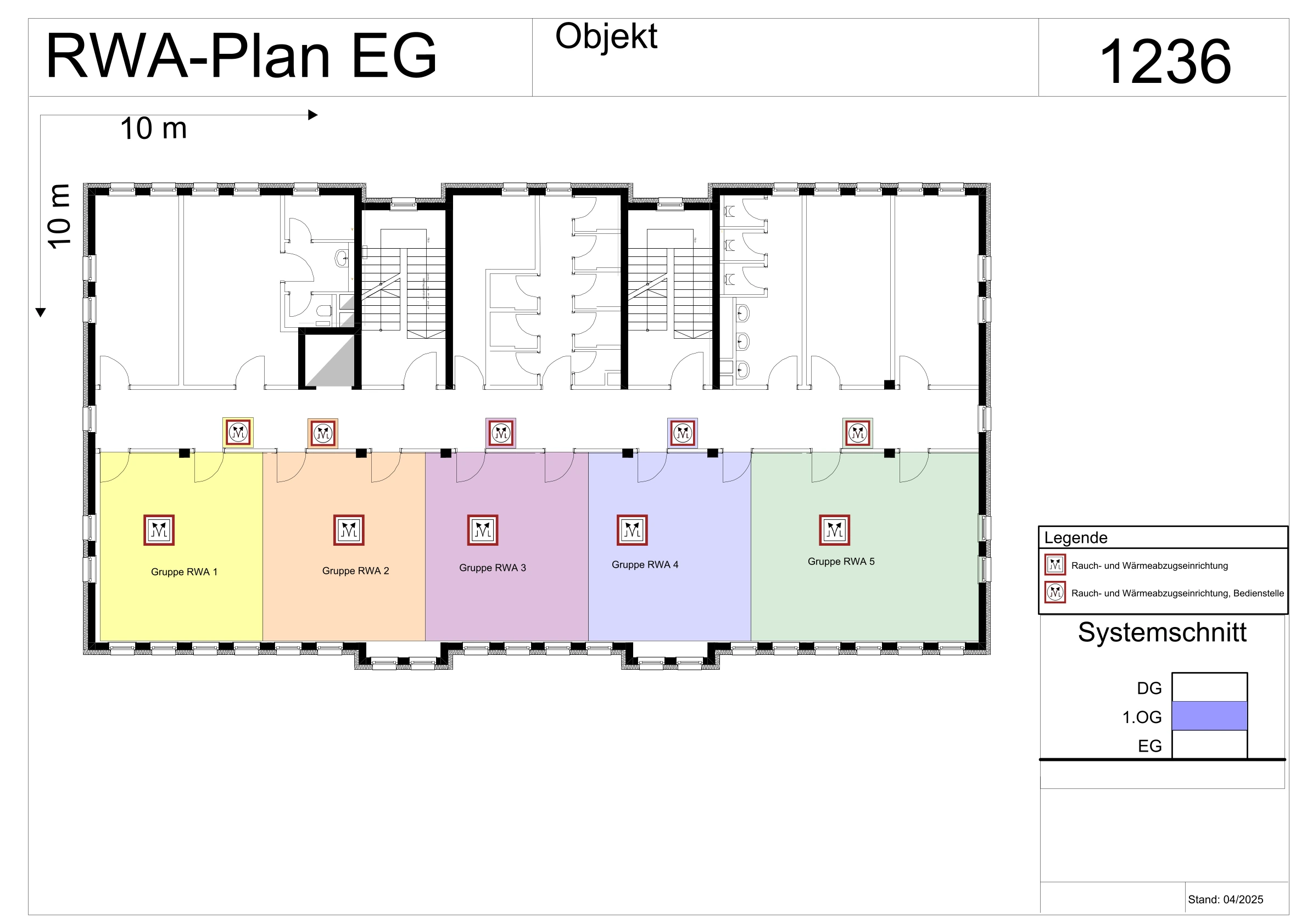

RWA-Pläne dokumentieren: Lage und Größe aller Abzugsöffnungen, Zerstöreinrichtungen (pyrotechnisch/pneumatisch), Auslösepunkte (automatisch via BMA oder manuell), Steuerelemente und die Integration mit der Brandmeldeanlage.
Wie funktioniert die Auslösung von RWA?
Automatisch: BMA löst aus → RWA-Steuerung empfängt Signal → Dachluken öffnen sich mittels Sprengwerk oder Pneumatik. Manuell: Einsatzkräfte oder Personal drücken Handschalter → sofortige Auslösung. Manche Systeme haben Verzögerung zum Locken (Rauchabzug).
Wie wird RWA mit der Brandmeldeanlage integriert?
Die BMA (Brandmeldeanlage) sendet ein Signal an die RWA-Steuerung, wenn Brandmelder auslösen. Nicht alle Melder triggern RWA — nur solche in kritischen Bereichen. Der RWA-Plan zeigt, welche Melder welche Zonen auslösen.
Wer darf RWA-Pläne erstellen?
Fachkundige, die DIN 18232 beherrschen und RWA-Systeme verstehen. Oft sind Elektroplanung, Brandschutzbüros oder Installateure der RWA selbst beste Quellen. Brandschutzexperten koordiniert mit RWA-Fachleuten.
Wie oft müssen RWA-Pläne aktualisiert werden?
Pläne sollten alle 2 Jahre überprüft werden. Nach RWA-Wartungen, Inspektionen, Umrüstungen oder baulichen Änderungen müssen Pläne sofort nachgezogen werden. Wartungsprotokolle müssen archiviert sein.
Was passiert bei Fehlfunktion oder fehlender RWA-Dokumentation?
Hohe Bußgelder nach Bauordnung. Im Schadensfall Haftungsfolgen. Fehlende oder fehlerhafte RWA-Pläne behindern Einsatzkräfte massiv — kritisches Sicherheitsrisiko für Evakuierung und Brandbekämpfung.
Können RWA-Pläne in Feuerwehrpläne oder Laufkarten integriert sein?
Ja, moderne Laufkarten zeigen RWA-Öffnungen und Auslösepunkte. Es kann aber auch eigenständige RWA-Pläne geben. Wichtig: Konsistenz und schnelle Erkennbarkeit für Einsatzkräfte.
Ab welchem Preis sind RWA-Pläne erhältlich?
